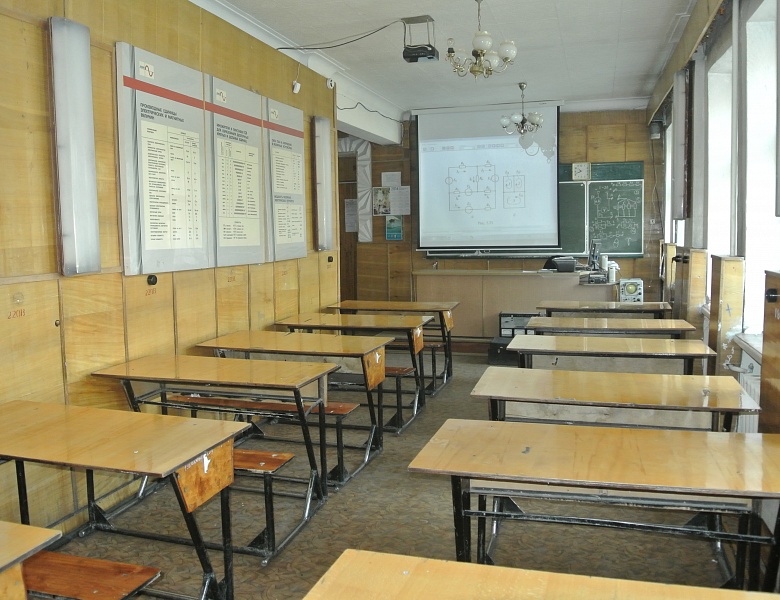

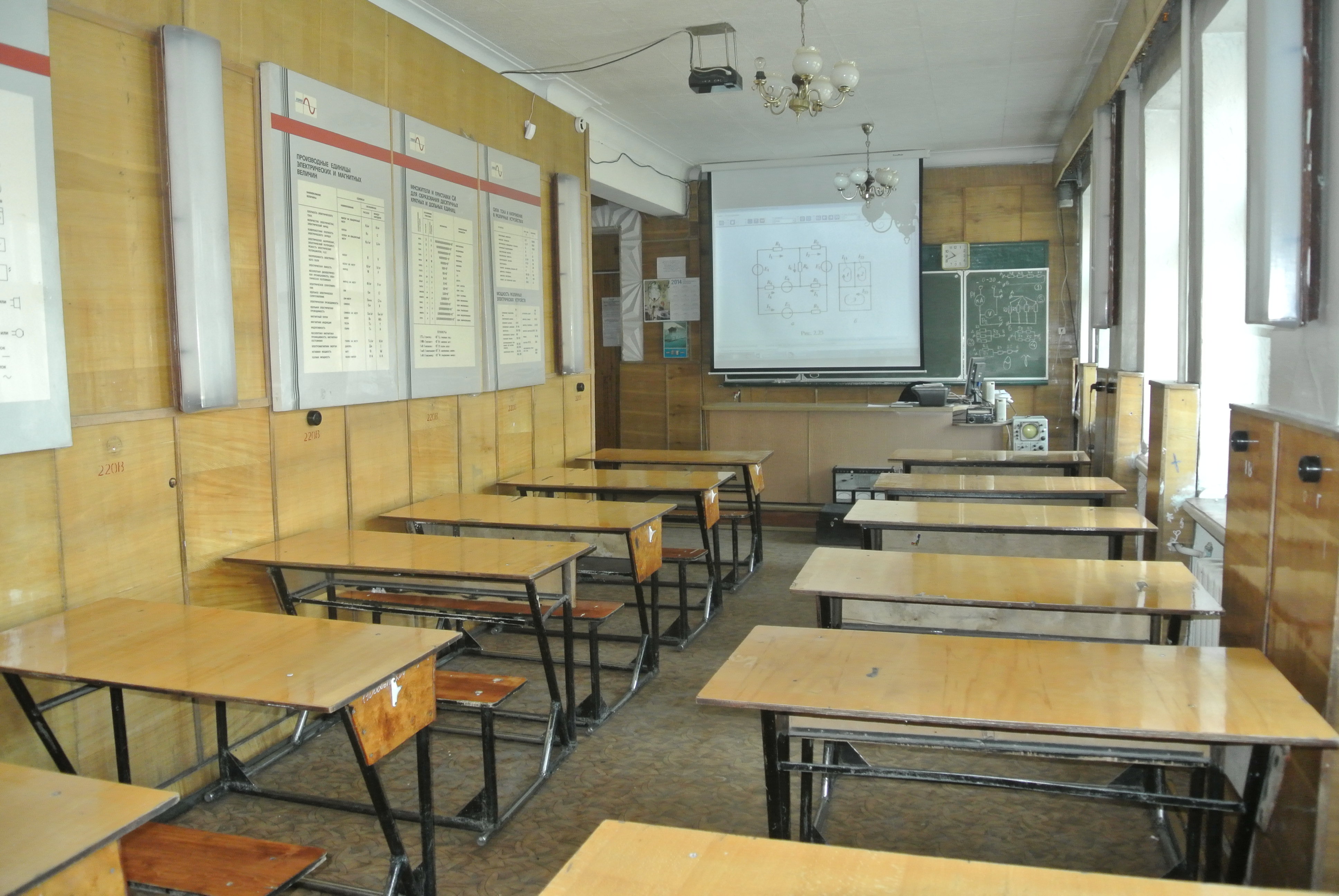

Кабинет электротехники и электроники

1. Устройство лабораторное К4822-2

Конструктивно устройство представляет собой лабораторный стол, в котором находятся комплекты приборов и элементов, необходимые для выполнения лабораторных работ. На крышке стола устанавливается блок питания и штатив приборный для выполнения лабораторных работ. На крышке стола устанавливается блок питания и штатив приборный для установки сменных измерительных приборов. В нижней части штатива расположены клеммы, на* которые выведены все напряжения блока питания. Крышка стола имеет съемный вкладыш, на место которого устанавливается плата с необходимым набором для выполнения лабораторной работы. На платах для монтажа элементов установлены клеммы приборные с пояснительными надписями. Электрические соединения элементов схемы, измерительных приборов и подключение схемы к клеммам питания осуществляется с помощью комплекта соединительных проводов. На передней стенке блока питания размещены тумблеры, переключатели, ручки потенциометров, кнопки включения и отключения с соответствующими надписями, а также сигнальная лампочка.

Измеритель заземления МС-08 является в настоящее время основным прибором для измерений сопротивлений заземляющих устройств.  Прибор имеет собственный источник питания в виде генератора, приводимого во вращение рукояткой. Наличие блуждающих токов в земле не искажает показания. Электрическую прочность изоляции проверяют прибором измеритель заземления МС-08 на пределе шкалы 1000 Ом. Логометрический способ измерения реализован в приборе типа МС-08. Прибор измеритель заземления МС-08 имеет три предела измерений: 1000 Ом, 100 Ом и 10 Ом и специальное устройство, позволяющее компенсировать сопротивление цепи зонда, если сопротивление цепи не превышает 1000 Ом.

В7-26 - многофункциональный вольтметр среднего класса точности, предназначен для измерения напряжения постоянного и переменного тока, сопротивления постоянному току, отношения двух напряжений постоянного тока, отношения напряжения переменного тока к напряжению постоянного тока. Предусмотрены следующие режимы работы: измерения параметров, автоматический выбор поддиапазонов измерения, разовый запуск. На выходном разъеме ЦПУ имеются команды: начало измерения, пуск ЦПУ, сопровождение.

0,3 мВ - 300 В; 10 Гц - 50 МГц, стрелочный

Милливольтметр В3-48А предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы и линейного преобразования его в напряжение постоянного тока. Шкалы прибора В3-48А проградуированы в среднеквадратических значениях синусоидального напряжения и в децибелах.

5. Генератор звуковой ГЗМ

Генератор звуковой  ГЗМ (учебный) предназначен для получения синусоидальных электрических колебаний в диапазоне частот от 20 до 20000 Гц. Указанный диапазон частот перекрывается тремя поддиапазонами. Нелинейные искажения в диапазоне частот 60-15000 Гц составляют не более 5% при номинальной выходной мощности 2 Вт на согласованной нагрузке.

Мощность на нагрузке при неизменном усилении зависит от сопротивления нагрузки и достигает максимального значения при сопротивлении нагрузки равном выходному сопротивлению генератора. Такой режим нагрузки называется согласованным. Коэффициент нелинейных искажений возрастает при увеличении усиления. Максимальная выходная мощность – не более 4 Вт.

Неравномерность частотной характеристики генератора относительно частоты 400 Гц при согласованной нагрузке не превышает ±3 дб.

Погрешность генератора по частоте – не более ±(0,1%f +1) Гц.

На передней панели генератора имеются: сигнальная лампочка включения прибора в сеть; тумблер включения напряжения питания; зажимы "вход УНЧ"; переключатель на  четыре  положения "УНЧ", "х1", "х10", "х100"; регулятор

выходного напряжения "усиление"; выходные зажимы "5000 Ом", "600 Ом", "5 Ом"; зажим "общ", соединенный с корпусом генератора; ручка установки частоты, соединенная через замедлитель с диском со шкалой частот.

Выходное напряжение, соответствующее номинальной выходной мощности при согласованной нагрузке, будет 3,16 В на выходе "5 Ом" (зажимы "5 Ом" и "общ"), 34,7 В на выходе "600 Ом" (зажимы "600 Ом" и "общ") и 100 В на выходе "5000 Ом" (зажимы "5000 Ом" и "общ"). При отключенной нагрузке напряжение на выходе будет больше в два раза. При максимальном усилении и отключенной нагрузке напряжение на выходе "5000 Ом" будет более 200 В. Необходимо учитывать величину выходного напряжения генератора, чтобы не вывести из строя подключаемые к нему измерительные приборы.

Генератор звуковой можно использовать как усилитель электрических колебаний низкой частоты. Для этого переключатель устанавливают в положение "УНЧ", а громкоговоритель без трансформатора подключают к выходу "5 Ом".

6. Генератор звуковой учебный ГЗ-34

Генератор типа ГЗ-34 является источ­ником синусоидальных колебаний звуковой частоты. Это измерительный гене­ратор, предназначенный для регулировки и испытания низкочастотных каскадов радио­аппаратуры.

7. Электронный частотомер

Электронный частотомер типа В10 является камертонным частотомером, работает на принципе заряда и разряда конденсатора.

Принцип работы " камертонного частотомера.

Поэтому для расширения диапазона измеряемой частоты в камертонных частотомерах применяют метод биения.

Свое название (камертонный) частотомер получил потому, что в качестве источника образцовой частоты в нем применен генератор камертонного типа.

Можно сказать, что камертонный частотомер представляет собой сочетание электронной схемы с камертонным генератором и магнитоэлектрическим измерителем.

8. Осциллограф С1-19Б
